鋒碩自動化股份有限公司

產品運作相關影音

產品規格

More

1.∮28積木管(4米長)
2.鋁積木管(4米長)
3.ESD抗靜電積木管(4米長）
4.Nickel管(尼可管)6米長
5.白鐵管(4米長)
6.滑管(4米長)
7.各式接頭/滑軌/腳座/滾輪等配件

產品尺寸

*Φ28金屬接頭<單位mm >

H-1 單重67G/整箱250PCS	H-1B 單重59G/整箱300PCS	H-2 單重88G/整箱200PCS
H-3 單重116G/整箱80PCS	H-4 單重104G/整箱200PCS	H-5 單重43G/整箱250PCS
H-6  單重54G/整箱250PCS	H-7  單重47G/整箱200PCS	H-7B  單重42G/整箱300PCS
H-8  單重104G/整箱200PCS	H-10  單重47G/整箱200PCS	H-11  單重59G/整箱300PCS
H-12  單重67G/整箱250PCS	H-14A  單重42G/整箱300PCS	H-14B  單重43G/整箱250PCS
H-45°R  單重116G/整箱80PCS	H-90°  單重47G/整箱200PCS	D-S8A  單重67G/整箱250PCS
D-S13C  單重54G/整箱250PCS	D-S13D  單重47G/整箱200PCS	D-S15  單重59G/整箱300PCS

H-45°L         單重88G/整箱200PCS

~~參考圖片~~



HJ-1  接頭型號：H-1(2PCS)  螺絲螺帽：1 組	HJ-1B  接頭型號：H-1B(2PCS)  螺絲螺帽：1 組	HJ-2  接頭型號：H-1(1PCS) /H-3(1PCS) 螺絲螺帽：2 組
HJ-3  接頭型號：H-2(2PCS) /H-4(1PCS)  螺絲螺帽：3 組	HJ-4  接頭型號：H-4(2PCS)  螺絲螺帽：2 組	HJ-5  接頭型號：H-2(4PCS)  螺絲螺帽：4 組
HJ-6  接頭型號：H-7(2PCS)  螺絲螺帽：1 組	HJ-6B  接頭型號：H-7B(2PCS)  螺絲螺帽：1 組	HJ-7  接頭型號：H-5(2PCS) /H-6(2PCS) 螺絲螺帽：2 組
HJ-10  接頭型號：H-10(2PCS)  螺絲螺帽：1 組	HJ-8  接頭型號：H-8(2PCS) /H-6(4PCS) 螺絲螺帽：4 組	HJ-11  接頭型號：H-11(2PCS)  螺絲螺帽：1 組
HJ-14  接頭型號：H-14(1PCS)/H-14B(1PCS) 螺絲螺帽：1 組	HJ-45°  接頭型號：H-45L(1PCS) /HJ45R(1PCS) 螺絲螺帽：1 組	HJ-90°  接頭型號：H-90(2PCS)  螺絲螺帽：1 組
DJ-S8A  接頭型號：D-S8A(2PCS)  螺絲螺帽：1 組	DJ-S13C  接頭型號：D-S13C(1PCS) /H14B(1PCS) 螺絲螺帽：1 組	DJ-S13D  接頭型號：D-S13D(1PCS) /H14B(1PCS) 螺絲螺帽：1 組
DJ-S14  接頭型號：H12(2PCS) /DJP-9C(2PCS) 螺絲螺帽：1 組	DJ-S15  接頭型號：D-S15(2PCS) 螺絲螺帽：1 組

*塑膠接頭

PJ-115  單重36G/每箱數量150PCS	DJP-107D  單重31G/每箱數量150PCS	DJP-104C  單重49G/每箱數量100PCS
DJP-104D  單重47G/每箱數量10PCS	PJ-117R/117L 單重84G/每箱數量130PCS	PJ-201  單重16G/每箱數量250/400PCS
DJP-123  單重21G/每箱數量250PCS	DJP-5  單重60G/每箱數量60PCS	PJ-202  單重12G/每箱數量250/500PCS
DPJ-38S  單重5G/每箱數量400/1200PCS	DJP-146  單重14G/每箱數量400PCS	DJP-9C  單重7G/每箱數量200PCS
DJP-49A  單重6G/每箱數量300PCS	PJ-111  單重8G/每箱數量300PCS	PJ-110  單重3G/每箱數量500PCS
DJP-38A  單重4G/每箱數量400PCS	PJ-113  單重5G/每箱數量300PCS	PJ-114  單重3G/每箱數量400PCS
PJ-110N  單重4G/每箱數量500PCS	DJP-28  單重7G/每箱數量240PCS	DJP-300S  單重21G/每箱數量240PCS
DJP-300D  單重33G/每箱數量240PCS	DJP-400  單重32G/每箱數量100PCS	DJP-400S  單重6G/每箱數量500PCS
~~參考圖片~~

*滑軌系列

~40型滑軌~
PWC-4035S	PWC-4050F	PWC-4035E

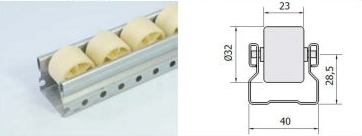

PWC-4035R
~60型滑軌~
PWC-6018S	PWC-6037S	PWC-6033S
~80型滑軌~
PWC-4035S	PWC-4035E	PWC-4035R
~參考圖片~

*40型滑軌連接件

PWC-40A 單重118G/每箱數量70PCS	PWC-40Al 單重164G/每箱數量70PCS	PWC-40A33 單重143G/每箱數量70PCS
PWC-40B 單重151G/每箱數量45PCS	PWC-40B2 單重188G/每箱數量60PCS	PWC-40B233 單重161G/每箱數量70PCS
PWC-40C 單重160G/每箱數量70PCS	PWC-40C1 單重154G/每箱數量30PCS	PWC-40C2 單重65G/每箱數量100PCS
PWC-40D 單重219G/每箱數量25PCS	PWC-P50A 單重156G/每箱數量60PCS	PWC-40SL l 單重305G/每箱數量24PCS

*60型滑軌連接件

PWC-60A 單重167G/每箱數量60PCS	PWC-60B 單重260G/每箱數量30PCS	PWC-60C 單重170G/每箱數量60PCS

*80型滑軌連接件

PWC-80A 單重215G/每箱數量30PCS	PWC-80C 單重124G/每箱數量70PCS	PWC-80D 單重141G/每箱數量30PCS
PWC-80D1 單重114G/每箱數量41PCS	PWC-80A1 單重199G/每箱數量30PCS	PWC-80B1 單重294G/每箱數量30PCS
P-WC-80Cl 單重130G/每箱數量70PCS

*滑管連接件

PB-SA 滑管接頭座 單重105G/每箱數量100PCS	PB-SA33 滑管接頭座 單重114G/每箱數量100PCS	PB-SB 滑管接頭座 單重128G/每箱數量90PCS
PB-SB3 滑管接頭座 單重135G/每箱數量90PCS	PB-SB333 滑管接頭座 單重123G/每箱數量90PCS	PB-SC 中端按扣件 單重67G/每箱數量100PCS
PB-SD1 滑管連接件 單重107G/每箱數量100PCS

*其他配件

EF-1OOOA 腳輪金屬固定片 單重102G/每箱數量150PCS	EF-1000B 腳輪金屬固定片 單重136G/每箱數量120PCS	LM-01 易拆除鎖扣 單重151G/每箱數量50PCS
PB_UA 單邊固定管夾（寬版） 單重63G/每箱數量150PCS	S.M-B 單邊固定管夾 單重27G/每箱數量200PCS	S.M-C 雙邊固定管夾 單重17G/每箱數量300PCS
B.F.c.M-A 雙邊固定管夾 單重97G/每箱數量100PCS	D-CSP 固定角落用金屬片 單重69G/每箱數量100PCS	PB-CA 積木管接頭 單重72G/每箱數量100PCS
HGR 管掛勾 單重10G/每箱數量500PCS	BS-A 滑輪煞車片 單重28G/每箱數量240PCS	BS-A1 滑輪煞車片 單重15G/每箱數量240PCS
HC-28A 固定座 單重344G/每箱數24PCS	HC-28B 固定座 單重382G/每箱數20PCS
~參考圖片~

*拖車勾

組成	項目	編號	材料	尺寸(mm)	重量(kg)	顏色
手動鎖	前	FHR-H	熱軋鋼板		2.8	鋅
	後	RHR-H1			1.1
	後	RHR-H2			1.1
	後	RHR-H3
自動鎖	前	FHR-K
	後	RHR-K1
自動鎖	前	FHR-L
	後	RHR-L1
自動鎖	前	FHR-A			2.1
	後	RHR-B			1.0
		RHR-C			1.3
~參考圖片~

產品說明

More

積木管是由無縫鋼緊密包覆ABS樹脂,管內部有做特殊防鏽處理,亦有白鐵管,鋁管(做硬陽處理). ESD抗靜電管,搭配各式接頭配件,組合件,可如積木般組合成各式想像中的工作桌,工作站,輸送台車,物料架,置物架,先進先出料架,AGV車......等
~~~ 本公司可代客設計,裁切,組裝,運送,您只需提出構想~~~

備註

積木管型錄下載
