手推式門型吊車是什麼？結構組成

手推式門型吊車（又稱移動式門型吊車、可攜式門型架）是一種獨立站立的吊掛框架：兩側為 A 型腳架並裝有輪子，上方是一支橫樑，橫樑上的台車可左右移動並吊掛吊車。需要換位置時，只要把整座框架推過去即可，不必鑽天花板，也不用做基礎。

• 橫樑：H 型鋼或鋁合金型材，決定載重與跨距。
• 腳架：固定高度，或伸縮式分段調高，方便穿過門口、跨過機台。
• 輪子：附剎車的 PU 輪，萬向輪好轉向，定向輪利於直線推行。
• 吊掛設備：電動吊車、手拉鏈條吊車、氣動吊車或伺服吊車，下方可接吊鉤、夾具或真空吸盤治具。

什麼情況適合使用移動式門型吊車

手推式門型吊車不是用來取代大型廠房的雙樑天車，而是解決「重量大、次數不多、位置常變」的吊掛需求：

• 租用廠房或鋼構廠房，屋架無法再加載重，地面也不允許鑽孔。
• 設備保養：在機台旁直接吊起馬達、減速機、滾輪、模具。
• 一天內在不同工站換模、換刀、組裝次組件。
• 從台車或棧板把板材、貨件吊上機台，搭配真空吸盤取代吊帶。
• 無塵室、實驗室需要精簡且可隨產線調整而移動的設備。

鋒碩在台灣與越南的工廠專案中，常以門型吊車搭配電動吊車或真空吸盤，解決廠房無法安裝軌道的吊掛問題。

手推式門型吊車、旋臂吊車與移動式小吊臂比較

若只在一台機台高頻率吊掛，懸浮吊臂或旋臂吊車效率更高；若貨物要跨區長距離搬運，移動式小吊臂更靈活。手推式門型吊車最適合工件重、尺寸大、且吊掛位置每天不同的情況。

鋒碩常見的門型吊車類型

鋼製 500 kg–1 噸可調高度門型吊車

手推式門型吊車 500kg採伸縮腳架與螺栓組裝，可拆卸搬運，一般搭配電動吊車吊模具、工件與機台組件。

輕量鋁合金門型吊車

鋁合金移動式門型吊車載重約 125–1,000 kg，兩人即可組立與推行，適合無塵室、實驗室與保養工場。

氣動門型吊車與搭配真空吸盤的門型吊車

油霧、粉塵或防爆需求的環境可搭配氣動吊車；搭配電動吊車與真空吸盤治具，可直接吸取矽酸鈣板、金屬板，不必綁吊帶。

手推式門型吊車選型 5 步驟

1. 載重：最重工件加上吊鉤、夾具或吸盤重量，框架額定載重再多留約 25%。
2. 跨距：量測需進入兩腳之間的工件或機台寬度，每邊再加 300–500 mm。
3. 高度：所需吊升高度加上吊車與吊鉤高度，並對照門高、管線與燈具；常需穿過低矮門口時選可調高度型。
4. 吊車：每天吊掛次數少可選手拉或一般電動吊車；精密組裝選變頻或伺服吊車；油霧粉塵環境選氣動吊車。
5. 地面與輪子：地面須平整並能承受輪子集中荷重；環氧樹脂地坪用 PU 輪，粗糙地面需較大輪徑。

移動式門型吊車安全注意事項

• 吊掛前鎖定四個輪子剎車，貨物吊高時不可推動框架。
• 盡量在跨距中央吊掛，避免貼近單側腳架。
• 不可超過橫樑標示載重，定期檢查螺栓與高度插銷。
• 帶載移動時，貨物降到貼近地面並慢速推行，避開斜坡與排水溝。

鋒碩實際安裝案例

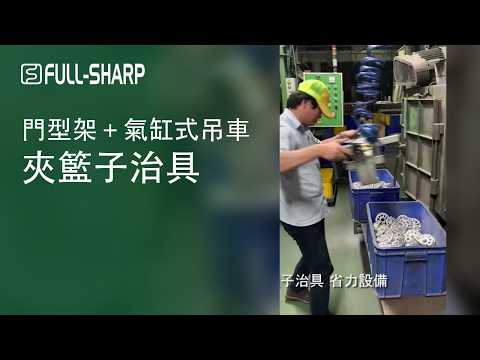

設備實際運作影片

常見問題

手推式門型吊車可以吊多重？

廠內常見 500 kg、1 噸、2 噸。鋁合金輕型框架約 125 kg 至 1 噸，更高載重需鋼製框架與良好地面。

移動式門型吊車需要做基礎嗎？

不需要。門型吊車以輪子站立，只要平整、能承受輪子集中荷重的混凝土地面即可。

該選門型吊車還是旋臂吊車？

在單一機台高頻率吊掛選旋臂吊車；吊掛位置常變、工件長寬大或不能鑽地時，選手推式門型吊車。

門型吊車可以調整高度嗎？

可以。伸縮腳架分段插銷調整，方便穿過低矮門口並配合不同機台的吊升高度。

手推式門型吊車搭配什麼吊車？

最常見是電動吊車，也可搭配手拉鏈條吊車、適合油霧粉塵環境的氣動吊車，或精密組裝用的伺服吊車。

請提供最重工件重量、工件尺寸、所需跨距與吊升高度、門高及作業現場照片，鋒碩將為您建議合適的門型吊車並安排免費現場評估。
